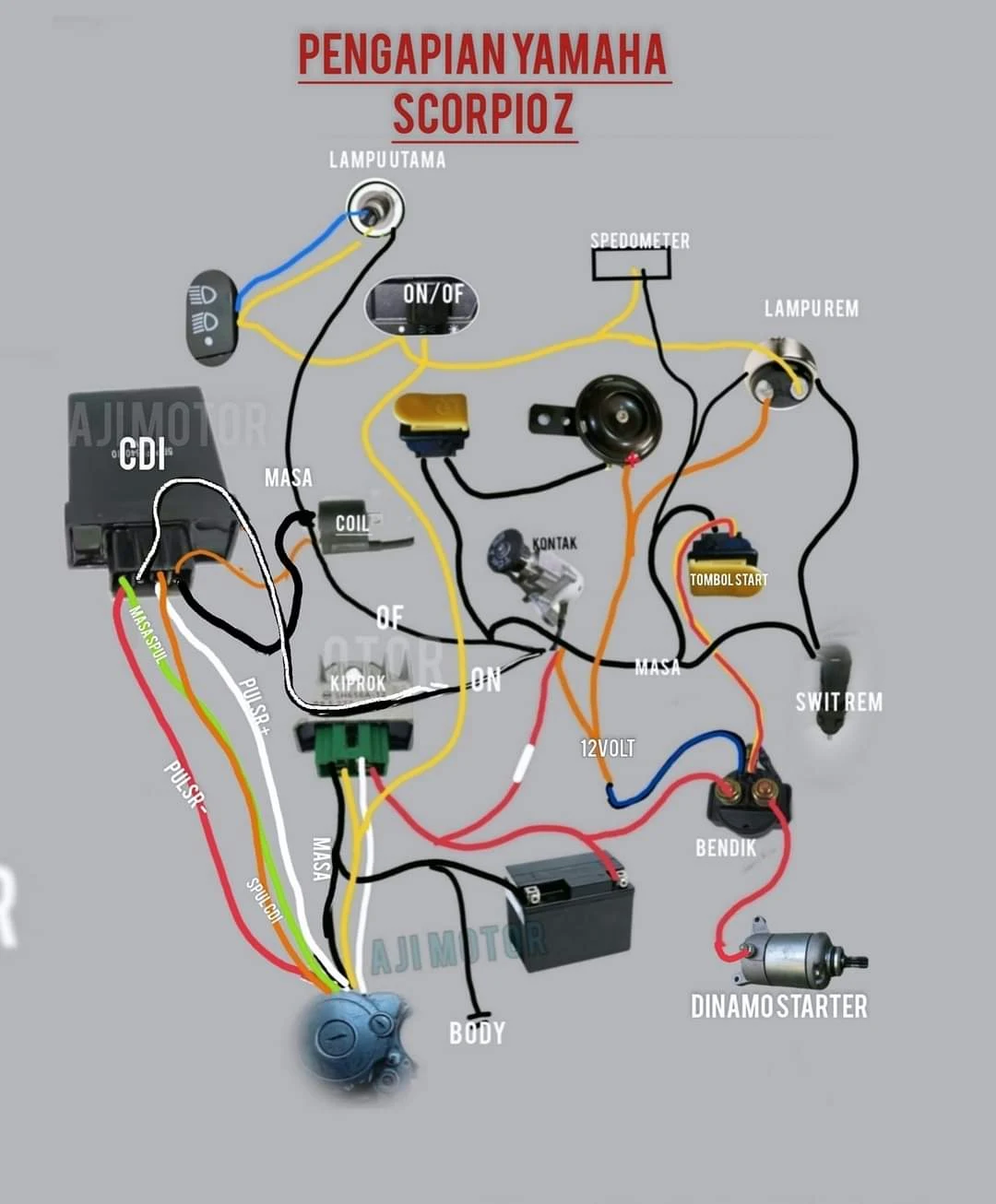

Berikut Warna Kabel Yamaha Scorpio Z:
kelistrikan
- merah (+) > api / strum dr. Accu
- hitam. ( -) > massa
- coklat. ( +) > api/ strum melalui kunci kontak on
- kuning > batok lampu > lampu jauh n indikator lampu jauh
- hijau > lampu dekat
- coklat tua > sein kiri
- hijau tua > sein kanan
- biru > lampu senja
- kuning * belakang > lampu rem dn swit lampu rem
- hijau kuning > swit rem depan
- hitam putih > cut /stop engin
- biru putih > electric starter
- abu 2/ biru muda > lampu / swit netral dn riley starter
- biru kuning >otomatic stop starter
- merah muda > swit klakson 16 merah kuning > head lmp *dr kiprok
- coklat putih > flaser sein
- hijau muda > indikator bensin
- merah putih > bendik starter ke riley starter
Pengapian
- coklat dn hijau > spul cdi
- merah dn putih > pulser
- orange > koil
- hitam > masa
- hitam putih > cut/ stop engine
pengisian
- kuning > spul head lampu
- putih > spul pengisian dan kiprok
- hitam >masa
